控制仪表(control instrument )，自动控制被控变量的仪表。它将测量信号与给定值比较后，对偏差信号按一定的控制规律进行运算，并将运行结果以规定的信号输出。工程上将构成一个过程控制系统的各个仪表统称为控制仪表。
在化工生产中，又称控制器或调节仪表。是将被控变量按一定度自动控制在设定值附近的化工仪表。它把所需控制的被控变量的测量值与要求的设定值进行比较，得出偏差，按照一定的函数关系(称为控制规律)发生控制作用，操纵控制阀或其他执行器以实现对生产过程的控制。在化工生产中常见的被控变量有温度、流量、压力、液位和成分等。常规的控制仪表内部用模拟信号联系和运算，故称模拟控制仪表，也称调节器。控制仪表内部用数字信号联系和运算的，称为数字式控制仪表，也称数字调节器。
设备按键介绍
注意：显示窗口状态指示灯与比较指示灯，显示值状态指示灯，在测量状态下，按 disp 键切换显示值

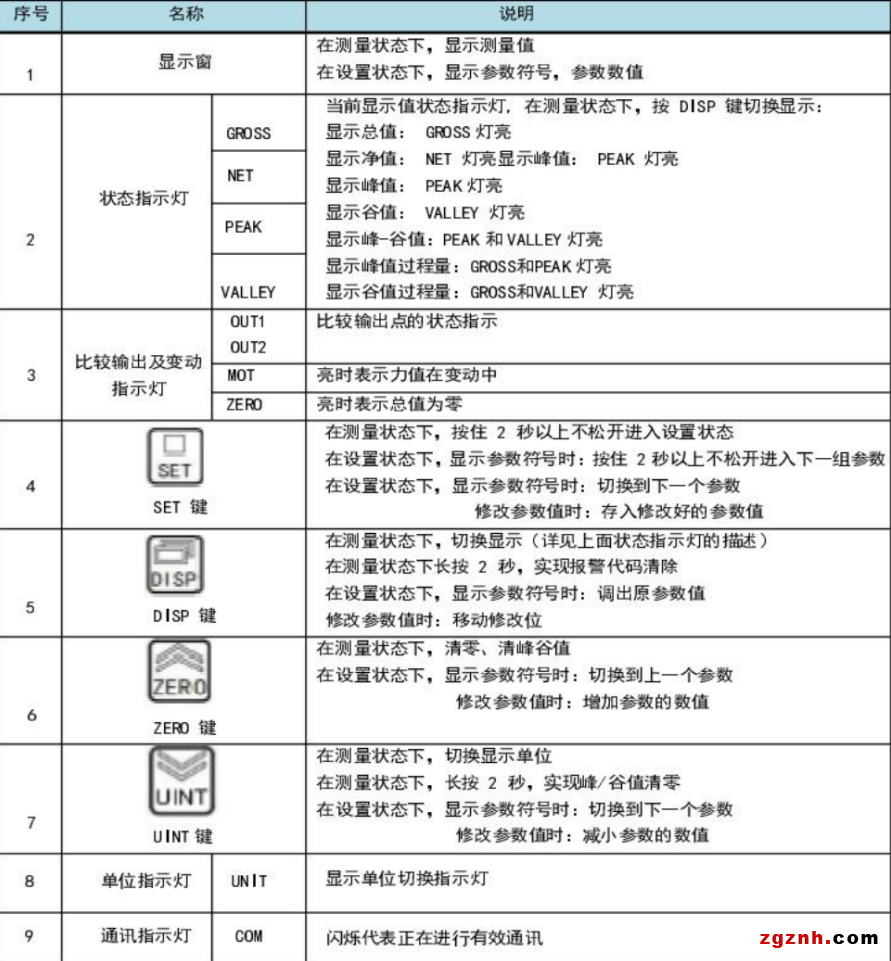

按键介绍
接线定义
dc : 24v dc-:-24v
exc ：传感器电源 （红线）
exc-：传感器电源-（黑线）
sg ：传感器信号 （绿线）
sig-：传感器信号-（白线）
变送 ：模拟量输出
变送-：模拟量输出-
gnd：232地线接口
发/b-：232或485通讯接受端
收/a ：232或485通讯发送端
di：开入信号（默认清零）
d01：out1输出报警端
d02：d02输出报警端
pd-:输出供电负端接-12v/-24v
pd :输出供电正端接 12v/ 24v
注意：
输出方式分为模拟量输出及数字量输出
该功能为选配功能
需根据现场使用情况选择对应输出功能
仪表报错说明：
（1）error1：清零操作时，当前重量显示不稳定或超过清零范围参数设定值，清零操作失败。
（2）error2：表示增增益标定时的增益 mv 值 calf ≤ 零点标定时的零点 mv值 cal0。
（3）error3：仪表最大量程 fr 设置不合适，（fr／fd）＜100 或（fr／fd）＞200000。
（4）error4：增益过低导致显示不稳定或者误差，或灵敏度过低。
（5）error5：折线参数不符合要求
