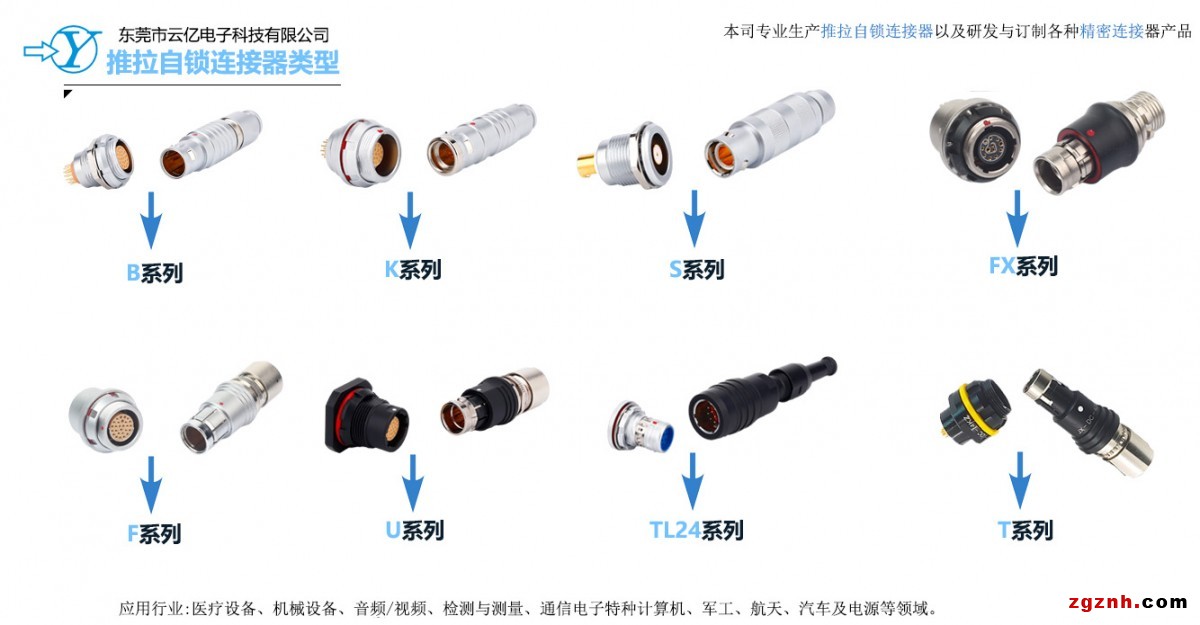

fx系列连接器简介
fx系列直式插拔连接器被使用于高密度安装、空间相对狭小及旋转方式插合分离困难的场合。广泛应用于军、民领域的电台设备、步兵设备、加固计算机、医疗设备、测试检测设备、音频视频设备、数据采集、工业控制等场合的交直流、高速、射频、光纤等的信号连接传输
fx系列连接器特点
1.高速化：可满足多种标准协议高速信号 (usb2.0、usb3.0、hdmi、 sata、dp、千兆网、万光网等）的直接传输。
2.最小壳体号fx101最大外径仅12.4mm。
3. 单一连接器，即可实现低频、电源、高速、射频、光纤等多种信号的集成化传输。
4. 直式插拔，可盲插，能够实现快速连接与分离。
5. 具有屏蔽、密封、耐环境、长寿命等特点。
6. 多种键识别，具有防误插功能。
7.插头、插座直式推拉锁紧结构。
8.插座为螺母紧固安装形式，配有导电o型國，具有屏蔽密封功能。
9.插座泄漏率：气压差1×105pa，泄漏率应＜1.0 pa-cm3/s（光纤、射频类产品除外）
10.插头插座插合后，可实现耐水压：2m水深、24h。（光纤、射频类产品除外）
11. 插头和插座均可以既可装插针，又能装插孔。（光纤、射频类产品除外）
12.高速和低频电接触件端接形式：插头为导线焊接式，插座为导线焊接式和直式印制板焊接式两种。
13.多键定位，采用键位结构防错和颜色目视等双重防误插方式。
《机械性能》
机械寿命：5000次
振动：101、102壳体
正弦振动：频率10 ~2000hz，加速度147m/s2，≤1u5瞬断103、1031、104、105、106壳体
随机振动：功率谱密度1.0g2/hz，均方根值36.6g，≤1us瞬断
冲击：加速度2940m/s2，≤1us瞬断
《环境性能》
1：工作温度：-55°c~ 125°c
2：相对湿度：40°c时，达95%
3：插座泄漏率：气压差值为1×105pa，泄漏率应不大于1.0pa-cm3/s(光纤、射频不具备气密性）
4：盐雾：铝合金/铜合金≥96h
5：插头插座插合，耐水压：2m水深、24h（光纤、射频类产品除外）
